Преимущества профнастила НС-21, применение в строительстве

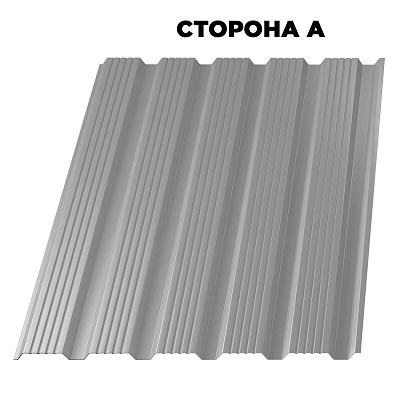

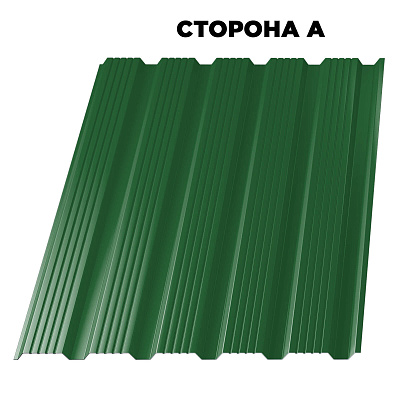

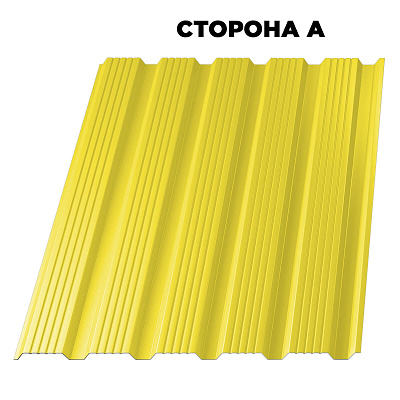

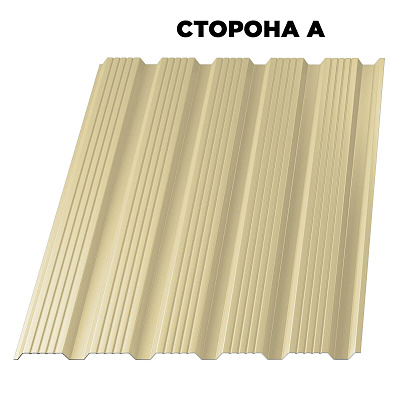

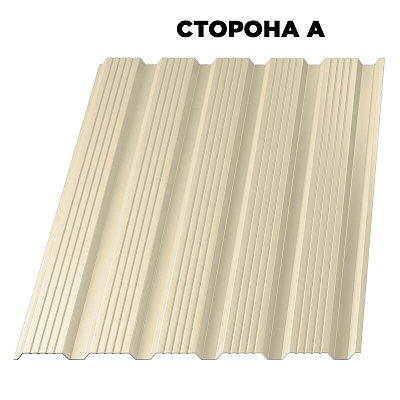

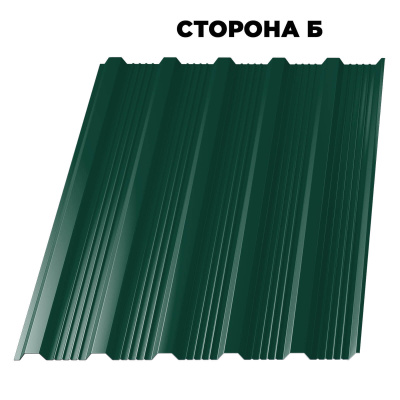

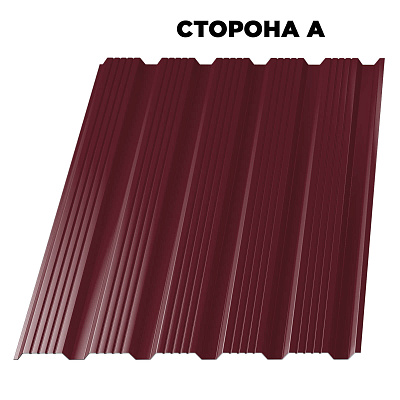

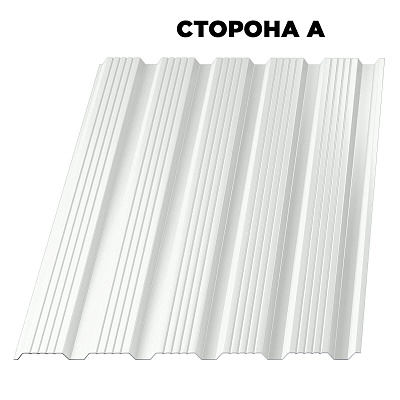

Популярность профнастила НС-21 обусловлена идеальным сочетанием небольшого веса, элегантного внешнего вида и высокой несущей способности. Благодаря высоте волны в 21 мм, лист обладает отличной пространственной жесткостью, что делает его по-настоящему универсальным. Он изготавливается в двух модификациях — А и Б, которые отличаются лишь стороной окрашивания (широкая или узкая полка трапеции лицевая), что дает архитектурную свободу при отделке фасадов. Профнастил НС-21 массово применяется для перекрытия скатных кровель, обшивки стен коммерческих и промышленных зданий, а также для строительства надежных ветроустойчивых заборов.
Чертеж профнастила НС-21А с размерами профиля
Чертеж профнастила НС-21Б с размерами профиля
Предельные нагрузки на профнастил НС-21 (А и Б)
Ниже представлена справочная таблица предельных нагрузок для профнастила НС-21. Эта таблица простым языком показывает, какой максимальный вес (в килограммах на квадратный метр) способен выдержать профилированный лист при разном расстоянии между опорами (шагом кровельной обрешетки или лагами забора) и различной толщине металла, чтобы избежать деформации и прогиба.
| Расчетная схема опирания | Шаг опор (расстояние между лагами) | Нагрузка для толщины 0.45 мм | Нагрузка для толщины 0.50 мм |
|---|---|---|---|
| Однопролетная схема (опора на 2 точки, края листа) |
1.0 м | 153 кгс/м² | 170 кгс/м² |
| Однопролетная схема (опора на 2 точки, края листа) |
1.5 м | 67 кгс/м² | 75 кгс/м² |
| Однопролетная схема (опора на 2 точки, края листа) |
2.0 м | 36 кгс/м² | 40 кгс/м² |
| Однопролетная схема (опора на 2 точки, края листа) |
2.5 м | 22 кгс/м² | 25 кгс/м² |
| Двухпролетная схема (опора на 3 точки, с лагой по центру) |
1.0 м | 162 кгс/м² | 180 кгс/м² |
| Двухпролетная схема (опора на 3 точки, с лагой по центру) |
1.5 м | 72 кгс/м² | 80 кгс/м² |
| Двухпролетная схема (опора на 3 точки, с лагой по центру) |
2.0 м | 40 кгс/м² | 45 кгс/м² |
| Двухпролетная схема (опора на 3 точки, с лагой по центру) |
2.5 м | 25 кгс/м² | 28 кгс/м² |
| Трех- и четырехпролетная (опора на 4 и более точек) |
1.0 м | 189 кгс/м² | 210 кгс/м² |
| Трех- и четырехпролетная (опора на 4 и более точек) |
1.5 м | 85 кгс/м² | 95 кгс/м² |
| Трех- и четырехпролетная (опора на 4 и более точек) |
2.0 м | 49 кгс/м² | 55 кгс/м² |
| Трех- и четырехпролетная (опора на 4 и более точек) |
2.5 м | 31 кгс/м² | 35 кгс/м² |
* Значения в таблице носят расчетно-справочный характер. Инженерные вычисления произведены методом интерполяции на основе базовых геометрических параметров профиля НС-21 с учетом жестких требований строительных норм: СП 20.13330.2016 «Нагрузки и воздействия» (ограничение предельного прогиба L/150) и СП 16.13330.2017 «Стальные конструкции» (расчет на прочность и устойчивость при базовом пределе текучести оцинкованной стали Ry = 240 МПа).
Ответы на частые вопросы про профнастил НС-21

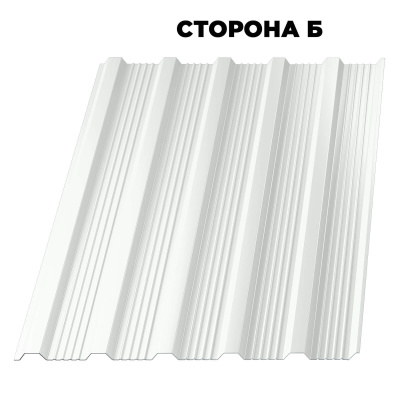

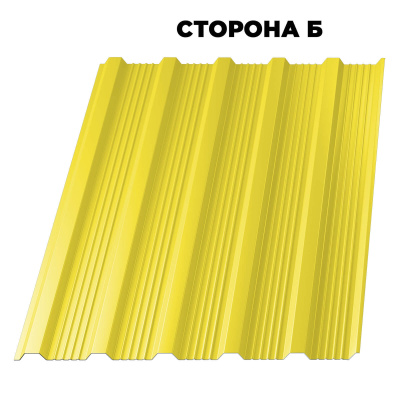

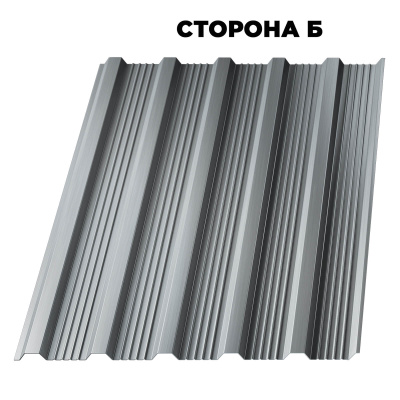

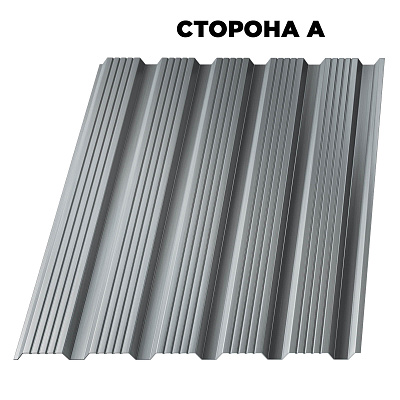

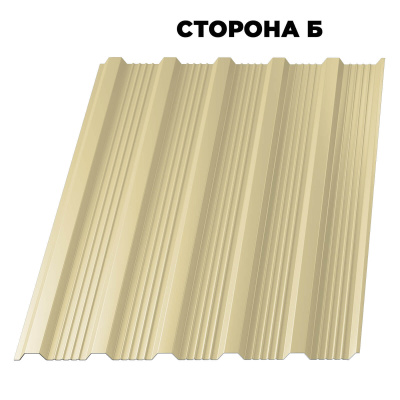

Технически это абсолютно один и тот же лист металла с одинаковой прочностью и несущей способностью. Разница заключается исключительно в эстетике — лицевой стороне, с которой будет цветное полимерное покрытие. У профиля "НС-21А" лицевой стороной является широкая полка трапеции (чаще выбирают для обшивки фасадов и заборов, так как визуально стена кажется более рельефной), а у профиля "НС-21Б" лицевой является узкая полка (чаще используется для кровель, чтобы профлист прилегал к обрешетке крыши широким основанием волны).
Благодаря высокой трапеции в 21 мм, этот профиль отлично держит снеговые нагрузки. Для крыш со стандартным углом наклона (более 15 градусов) безопасный и рекомендуемый шаг деревянной обрешетки составляет от 50 до 65 см. Если кровля плоская (уклон менее 15 градусов), шаг обрешетки следует уменьшить до 30-40 см, а нахлесты соседних листов обязательно промазать силиконовым кровельным герметиком.
НС-21 — это премиальный и сверхнадежный вариант для ограждений. Для строительства классического забора высотой 2 метра вам потребуется всего две горизонтальные лаги (расстояние между ними будет около 1.4 - 1.5 метра). Жесткости профиля с огромным запасом хватит, чтобы выдержать любые штормовые ветра без "парусного" эффекта и дребезжания. Третья лага может понадобиться только при высоте забора от 2.5 метров и выше.
Общая ширина листа составляет 1170 мм, а полезная (которая остается после перекрытия соседнего листа) — 1100 мм. Это означает, что на монтажный нахлест уходит 70 мм. Такой глубокий нахлест гарантирует 100% герметичность кровли и фасада, исключая капиллярный подсос воды при сильном боковом дожде. При этом рабочая ширина 1.1 метра остается достаточно большой, что позволяет экономить на общем количестве закупаемых листов.
Да, за счет высокой жесткости самого профиля НС-21, толщина стали 0.45 мм является рабочим и популярным вариантом для частного домостроения. Она отлично справляется со статическими нагрузками. Однако, если кровля имеет большую площадь, сложную форму или вы планируете регулярно перемещаться по крыше для обслуживания дымоходов и водостоков, мы рекомендуем выбирать толщину 0.50 мм — она более устойчива к точечным деформациям при ходьбе.
